工作原理

用電設備移動時，拉動卷筒放纜，此時平面蝸卷彈簧卷繞在芯軸上，彈簧儲存能量。當用電設備返回時，在彈簧力的作用下，卷筒反方向旋轉，同步收卷電纜。

結構特點：

1、 以平面蝸卷彈簧為動力，無需電耗，工作安全可靠。

2、 采用集電滑環一碳刷架結構傳遞電能，供電連續平穩。

3、 設置了可逆轉機構，避免卷筒逆轉而折斷彈簧。

4、 結構簡單，安裝、調試、維護方便。

選型指南：

1、 電纜卷筒根據其動力來源分為：彈簧式電纜卷筒和電動式電纜卷筒。

2、 彈簧式電纜卷筒適用于交流500V以下的各種移動式電氣設備。

3、 電纜卷筒根據電纜的收取方式可分為：垂直卷取和水平卷取兩種，訂貨時必須注明。

4、 電纜卷筒如需在單梁行車上與電動葫蘆共同配用，可配制滑動小車安裝電纜卷筒，使電纜卷筒隨電動葫蘆同步運行。

5、 特型卷筒、特殊用途產品可根據用戶的技術要求設計制作。

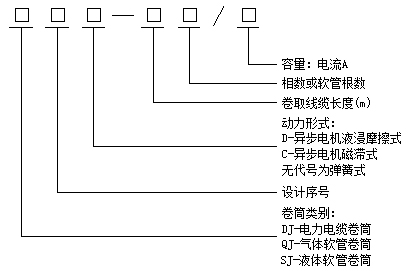

卷筒型號說明：

安裝方式示意圖：
